波恩儀器能見度儀安裝使用

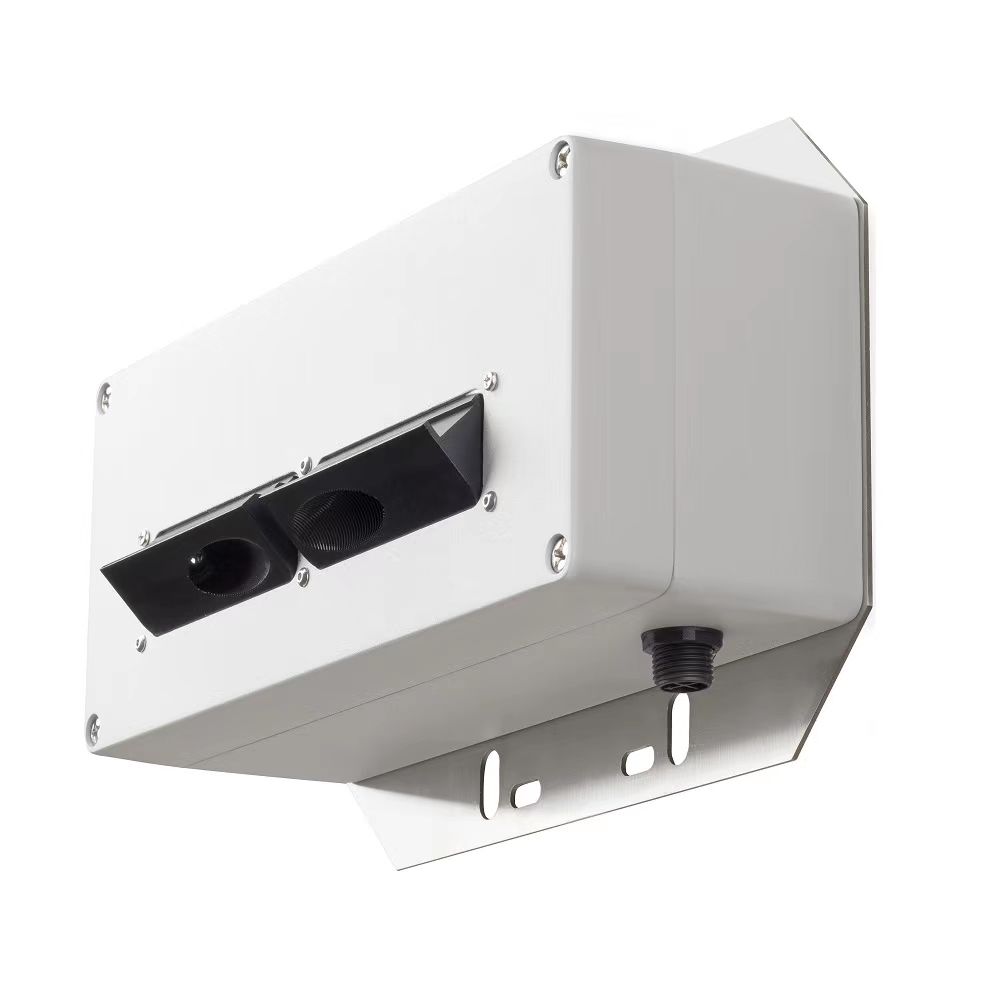

一、能見度儀介紹

世界上許多國家由于公路、航空、軍事和生活等方面的需求,都在對大氣使用能見度觀測儀進行實驗研究,并已取得相當大的進展。那么能見度測量儀是如何安裝使用的呢，下面我們一起看一下。

人工觀測能見度，一般指有效水平能見度，是指臺站四周視野中二分之一以上的范圍能看到的目標物的Zda水平距離。白天能見度是指視力正常的人，在當時天氣條件下，能夠從天空背景中看到和辨認的目標物(黑色、大小適度)的Zda水平距離；夜間能見度則是指：假定總體照明增加到正常白天水平，適當大小的黑色目標物能被看到和辨認出的Zda水平距離；中等強度的發光體能被看到和識別的Zda水平距離。

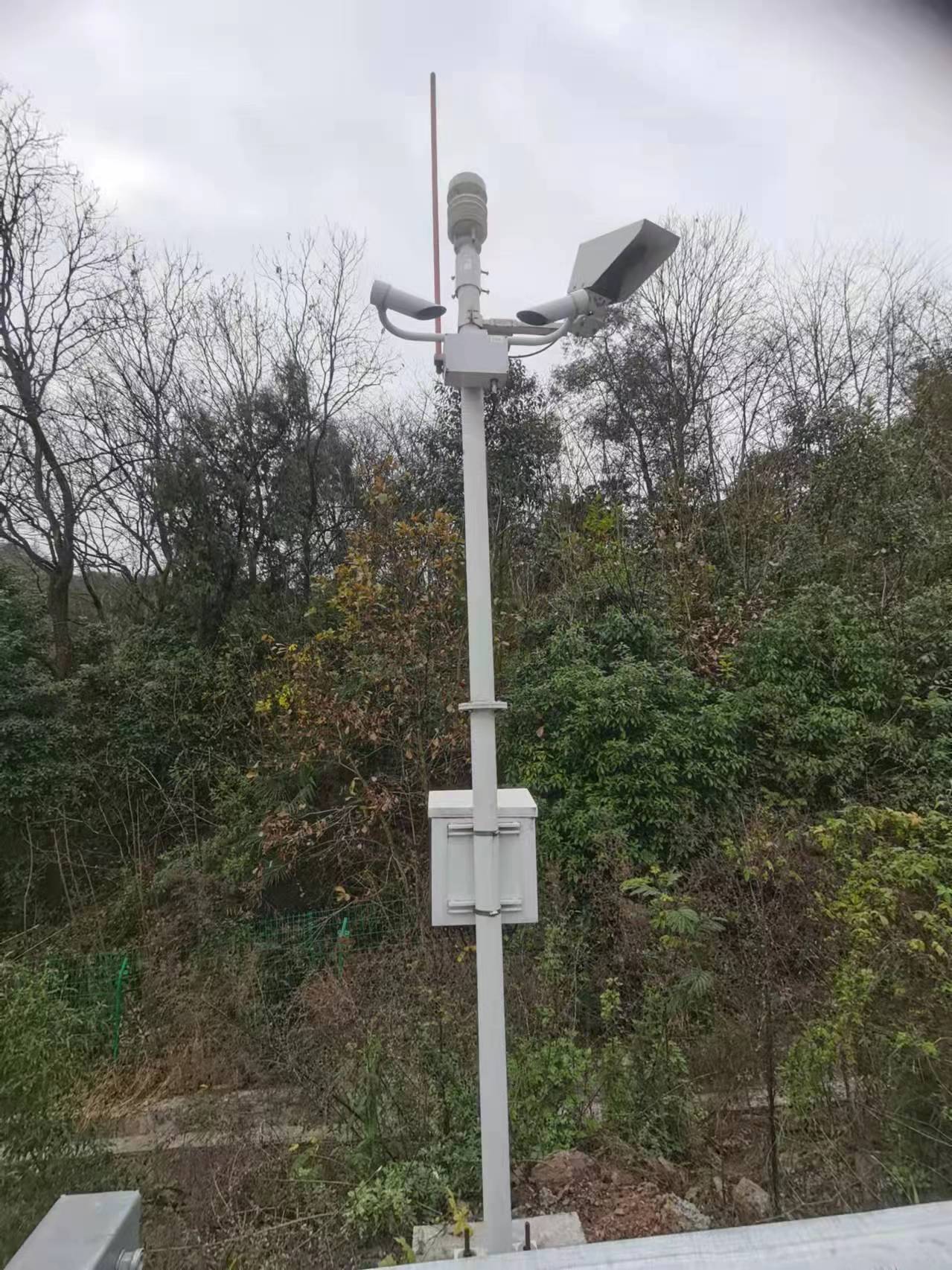

二、安裝位置的選擇

(1)所在位置的測量值應能代表周圍的天氣狀況。至少在所在位置的100m內沒有大的建筑物和其它產生熱和(或)阻礙降水的物體。樹的陰影也應避免，因為樹木可能會造成微觀氣候的改變。

(2)這個地點應該沒有影響光學測量的障礙物和反射表面,也沒有明顯的污染源。建議在發射機和接收機的視線內沒有障礙物。如果發射機光束從障礙物上反射到接收機上，傳感器將會指示很低的MOR值，因為它無法分辨反射信號和真正的散射信號。通過旋轉傳感器橫桿可以檢測有害反射。任何反射都會根據橫桿的方位而變化，能見度讀數也將相應改變。

接收機和發射機的光學部件不能指向強光源，不能在強日光下，不能指向象雪或砂這樣的反射表面。建議在北半球?qū)⒔邮諜C指向北，在南半球?qū)⒔邮諜C指向南。在強光下接收機線路可能會飽和，內置診斷程序?qū)@示警告。強光會導致從發射機單元產生錯誤的污染警告。強日光還會提高接收機內的噪音水平。

發射機和接收機應背對任何明顯的污染源，如途徑車輛的尾氣。臟的透鏡會造成傳感器報告太高的能見度值,傳感器能自動檢測過度污染。

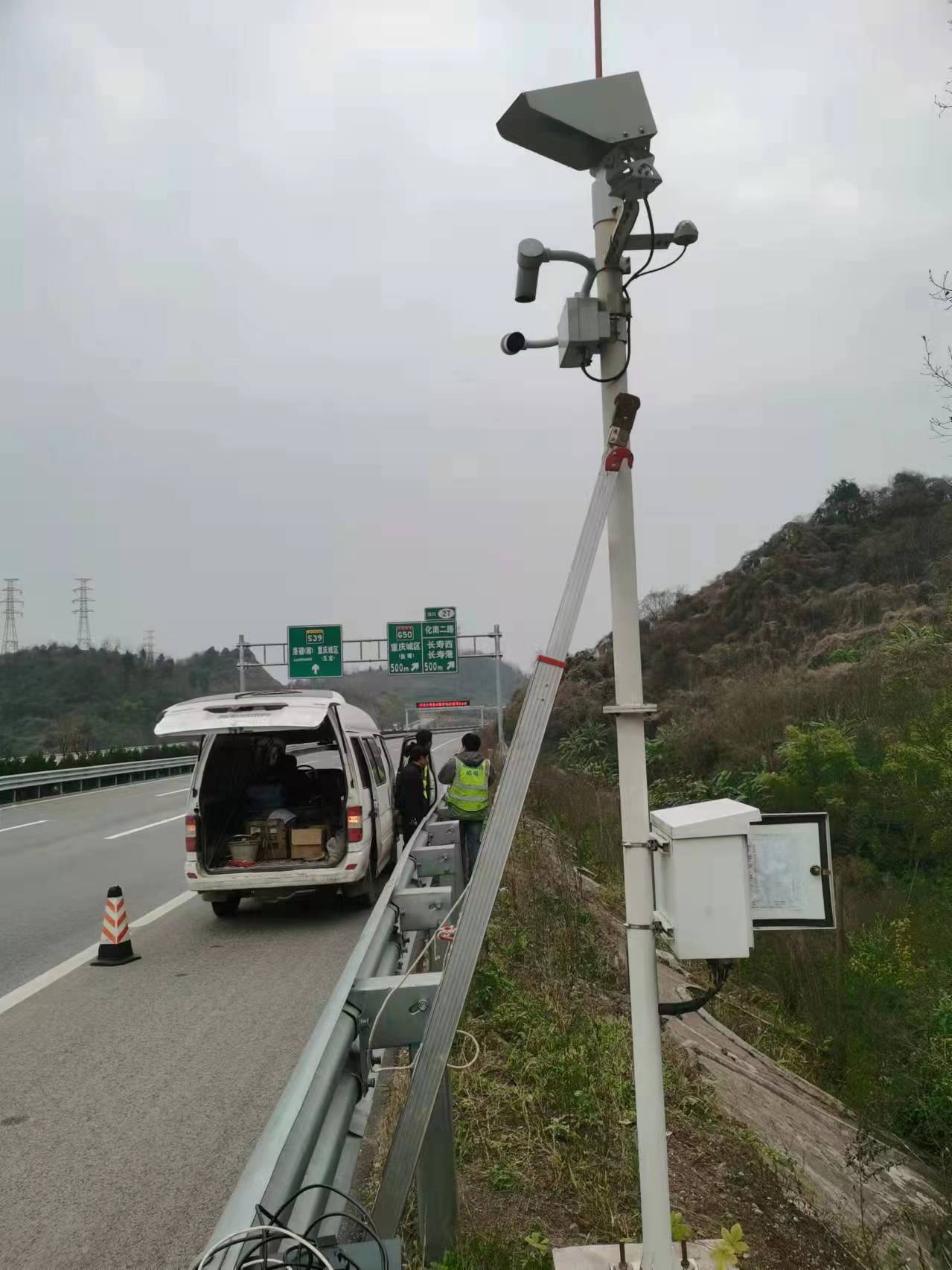

接收機應該避免面向行駛車輛。shou選方向為沿著道路方向。接收機指向Z近的車道的去向。

(3)必須有可利用的電源和通訊線路。當選址時，必須考慮是否有可利用的電源和通訊線路，因為這將影響所需的工作量和附件，從而影響安裝成本。

三、接地和防雷電保護

設備接地保護了電力單元免受閃電損害，并防止無線電頻率的干擾。通過接地電纜進行PWD10/20的設備接地。接地原則為:將接地桿安裝得離風桿盡可能近，使接地電纜的長度Z短化。接地電纜也可以鑄入水泥基座內。接地桿長度取決于當?shù)氐叵滤?。接地桿的下端應持續接觸潮濕土壤。接地質量可以用搖表(測地電阻用)來檢測。電阻必須小于10Ω。

能見度測量儀電子元件箱利用供電/數據電纜保護套接地。傳感器的其它部分都是互相通電接觸。

將遠程設備如PC數據記錄器、顯示器等接地，保護它們免受閃電的損害也是必須的。如果遠程設備沒有正確接地，通過通訊線路的閃電襲擊可能在遠程站產生危及生命的沖擊電壓。

四、初始設置

在自動氣象觀測系統中能見度觀測儀能見度儀通常與主機或數據記錄儀相連。在進行完物理連接后,可以在軟件中配置通信細節。合適的通信設置取決于整個系統的執行情況。

按缺省設置，傳感器處于查詢模式，也就是說，只有在主機用特殊命令查詢時，數據信息才發送。傳感器也可以在自動信息模式下應用。自動信息模式自動通過串口傳送一條新的ASCII數據信息。

五、開機驗證

在連接能見度觀測儀至一個氣象站或者其它主機

之前,建議進行一個快速啟動程序。

(1)通過RS-232串口將一個終端連接到傳感器上。

(2)設置終端波特速率為9 600 bps,數據框架包括7 data bits, 1 stop bit, even parity.

(3)打開電源開關。

(4)啟動后PWD10/20輸出:VAISALA PWdxx V x.xx YYYY-MM-DD SN:XXXXXX(如果ID被配置,則包括:VAISALA PWDxx Vx. xx YYYY - MM - DD SN: XXXXXX IDSTRING:1)。如果沒有上述輸出，檢查服務終端(程序)的連線和波特率。如果顯示錯誤的字符，嘗試其它波特率，如:300,1 200,2 400和4 800。

(5)等候20s，用OPEN命令進入命令模式用STA命令檢查，沒有硬件故障或警告被檢測到。

(6)鍵入CLOSE離開命令模式，檢查自動信息(如果沒有被關閉的話)出現在顯示中。

六、能見度觀測儀的安裝使用注意事項

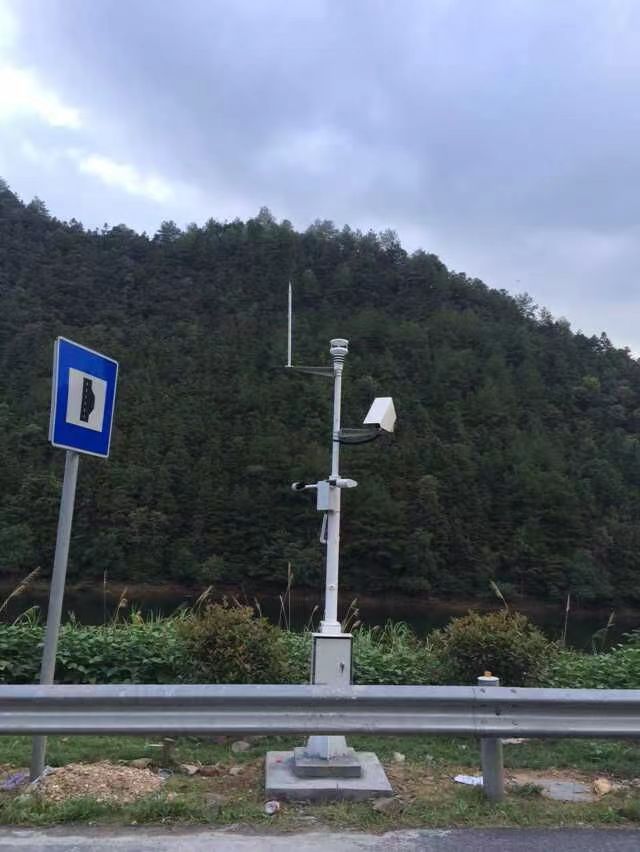

兩種能見度觀測儀安裝要避開常出現地方性煙霧的地方，周圍不要有高大的障礙物。發射器和接收器都不能朝著強光源（如太陽光）或強的反射面(如積雪)等，但也可采取屏蔽或擋板達到這種要求。安裝高度為1.5m左右，儀器底座要十分牢固。透射能見度儀基線要測準，并對準光軸。電源和通訊電纜要可靠。

平時要注意維護發射器和接收器鏡面清潔，如有降水、凝結物或灰塵附著，應及時清除。兩種儀器均應定期校準，才能保證測量氣象光學視程的準確度。兩種能見度觀測儀均能自動采樣，取平均值輸出能見度連續變化。
